GOM5011 电弧超声波故障定位在线监测装置
01产品简介

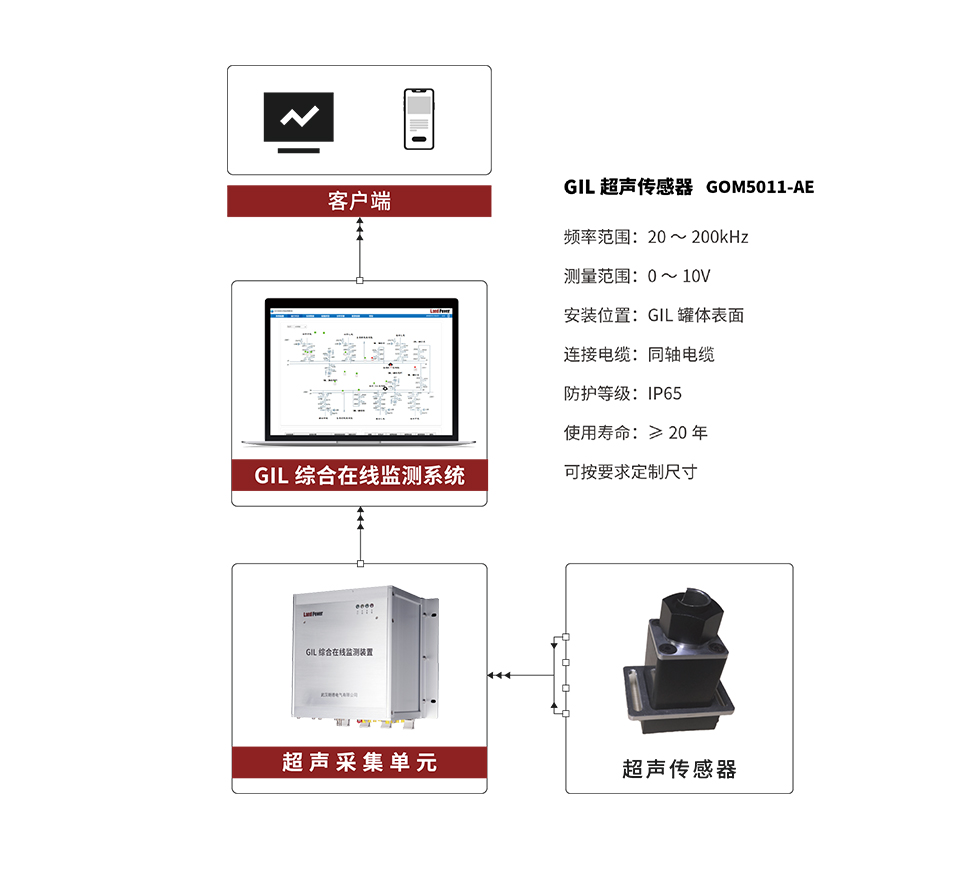

系统采用分布式测量结构,整套系统由超声波传感器、信号采集单元(IED)和监控主机三部分组成。实现对GIL罐体中电弧放电状态量的监测、分析和辅助诊断功能。
采集单元最多可监测16个监测点,可安装在GIL外壳上,并通过信号电缆进行连接,避免了信号传输过程中的衰减和失真,保证了监测的灵敏度及抗干扰能力。

02技术特点

-
时钟同步技术
系统采用高精度(us级)时钟同步技术,对于电弧位置的精确定位提供了可靠保障
-
高精度定位
系统中所有设备在GIL发生故障时,系统能够精准的监测到故障信号,并能够准确计算出到达超声传感器的时间差,从而精准诊断故障源位置
-
高带宽滤波器
采用高宽带滤波器可以将不同位置,不同放电强度产生的超声波信号的不同频率超声波信号都采集到,有利于系统的采样准确性
-
大动态范围
系统采用对数压缩电路,能够大大拓宽输入信号的动态范围,有效避免输出饱和现象的发生,从而实现即使发生大强度故障电弧放电也能够定位
03性能指标
