GOM5011 电弧超声波故障定位在线监测装置
01产品简介

GOM5011 电弧超声波故障定位系统采用分布式测量结构。整套系统由超声波传感器、信号采集单元(IED)和监控主机三部分组成。实现对 GIL 罐体中电弧放电状态量的监测、分析和辅助诊断功能。采集单元最多可监测 16 个监测点,可安装在 GIL 外壳上,并通过信号电缆进行连接,避免了信号传输过程中的衰减和失真,保证了监测的灵敏度及抗干扰能力。

(1)GIL 超声传感器:接收电弧故障信号,将声波信号转换为电信号,实时接入到采集单元。
(2)超声采集单元:检测和处理 GIL 超声传感器接收到的信号,并高速、多点、同步采样,进行滤波、捕获放电特征等。
(3)故障定位服务器:对多个超声采集单元的监测结果进行处理、诊断和展示,并通过 IEC61850/IEC104 通讯规约,将诊断结果上传。服务器具有远程访问功能,可直接远程查看实时数据。



02技术特点
时钟同步技术:系统采用高精度(us 级)时钟同步技术,对于电弧位置的精确定位提供了可靠保障。
高精度定位:系统中所有设备在 GIL 发生故障时,系统能够精准的监测到故障信号,并能够准确计算出到达超声传感器的时间差,从而精准诊断故障源位置。
高带宽滤波器:采用高宽带滤波器可以将不同位置,不同放电强度产生的超声波信号的不同频率超声波信号都采集到,有利于系统的采样准确性。
大动态范围:系统采用对数压缩电路,能够大大拓宽输入信号的动态范围,有效避免输出饱和现象的发生,从而实现即使发生大强度故障电弧放电也能够定位。

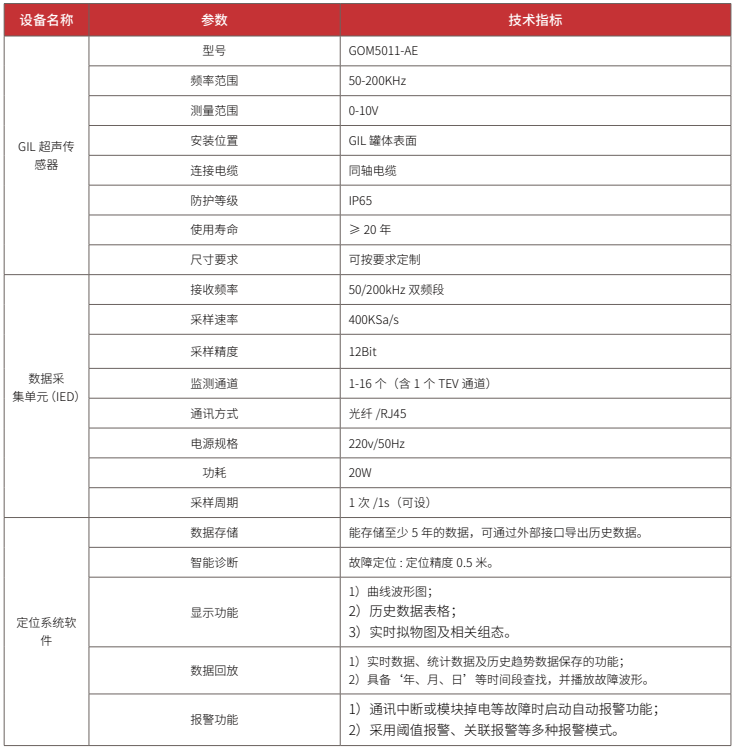

03性能指标
