GOM5010 - GIS局部放电在线监测装置
01产品简介


GOM5010GIS局放在线监测系统采用分布式结构。系统由特高频传感器、信号采集单元和监控主机三部分组成。实现对GIS罐体中局部放电状态的监测、分析和诊断功能;并通过IEC61850通讯规约,把监测数据接入到远程监测诊断中心并进行综合管理展示。

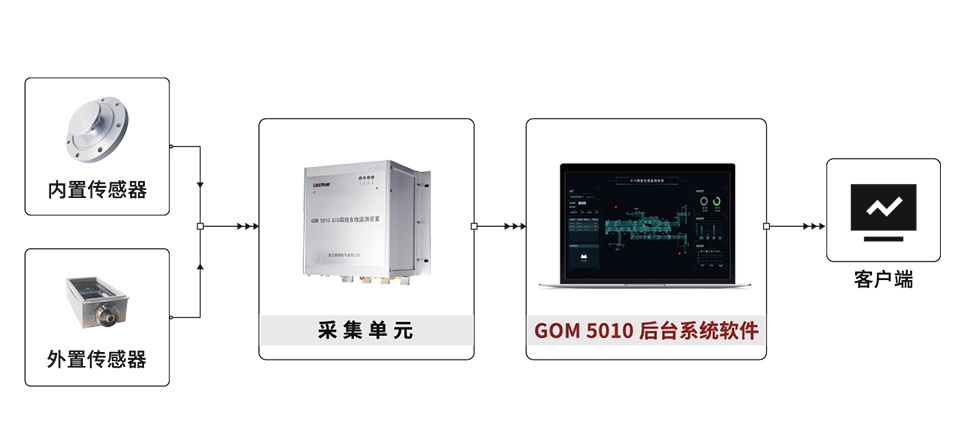

GOM5010GIS 局放在线监测系统的分布式结构,主要包括:

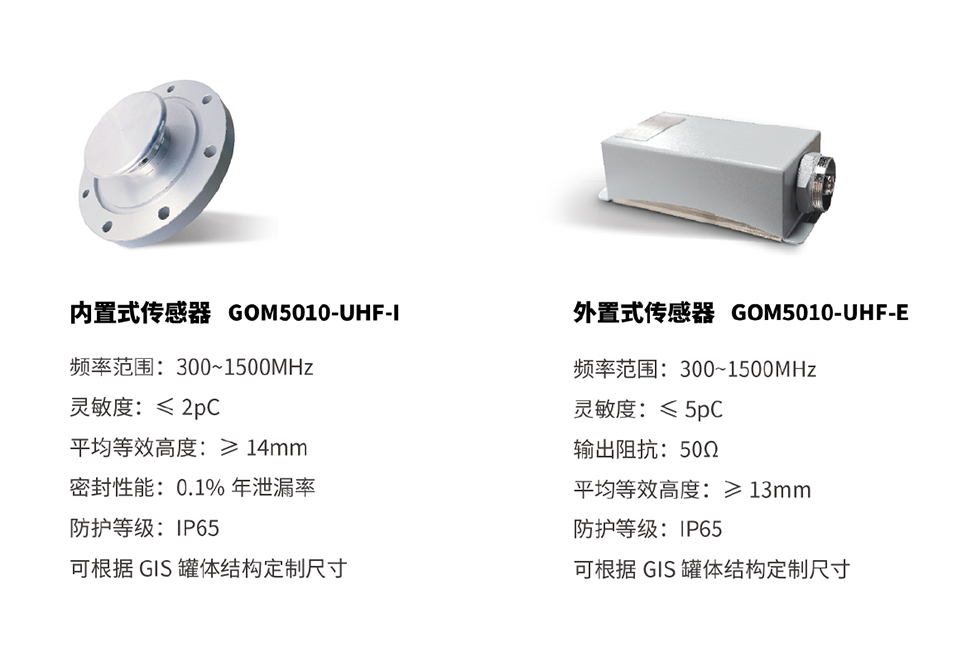

  • 特高频传感器:将局部放电产生的特高频电磁波信号转换为电信号;
  • 信号采集单元:检测和处理特高频传感器接收到的信号,每个采集单元含有16个通道,可同时接入1-16个传感器(含一个环境噪声通道);
  • 监控主机:对多个信号采集单元的监测结果进行处理、诊断和展示,并通过IEC61850通讯规约,把诊断结果上传。监测主机还具备远程客户端功能,可以远程查看站端各个监测点实时PRPS图谱。

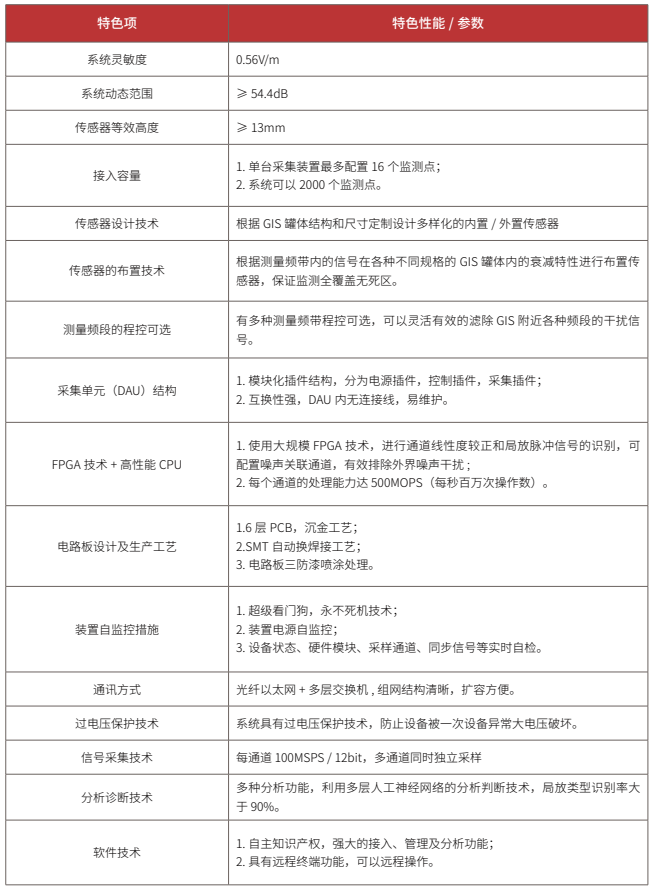

02技术特点

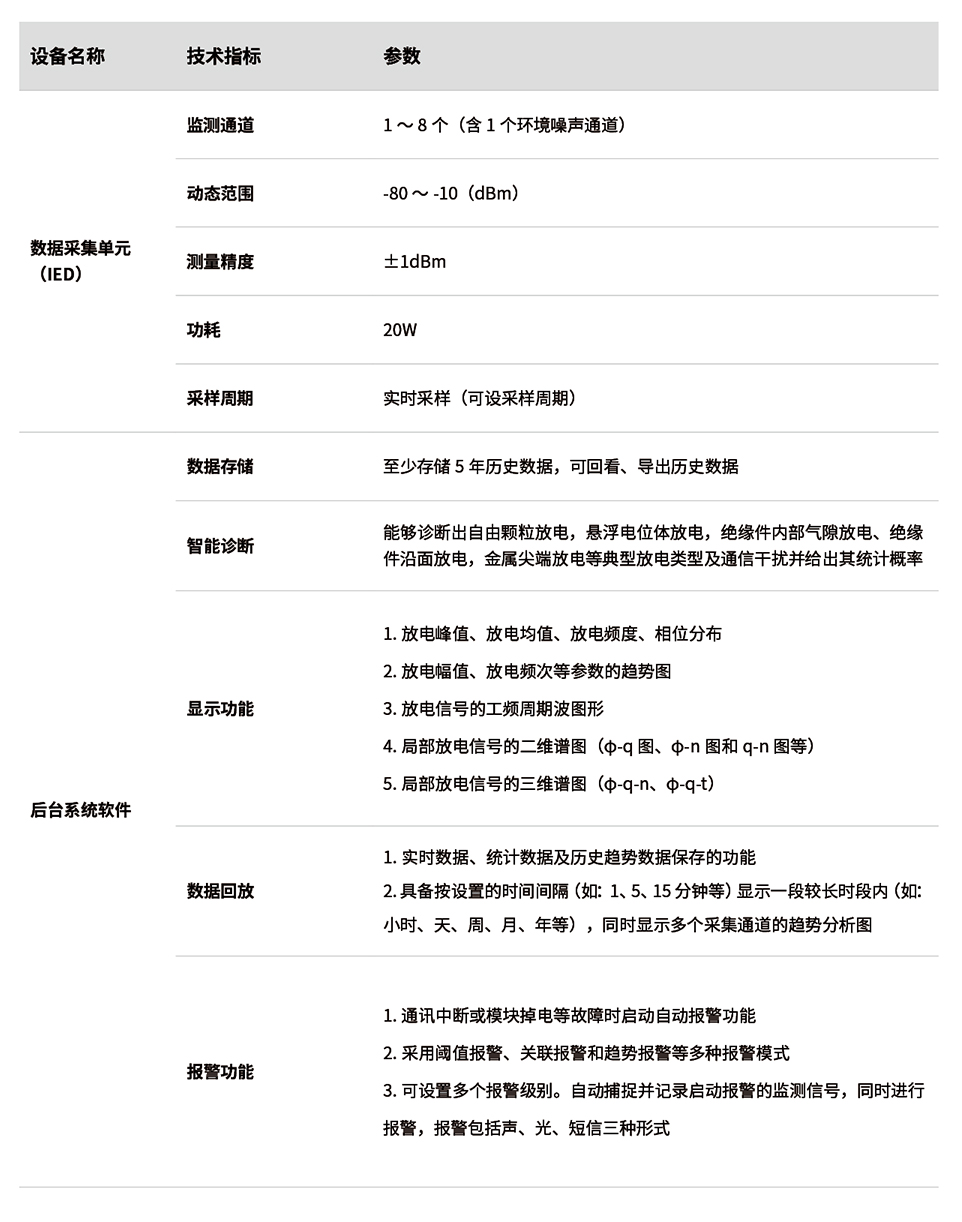

03性能指标
