EOM4012 高压电缆局部放电及故障定位在线监测系统
01产品简介


EOM4012高压电缆局部放电及故障定位在线监测系统适用于66kV~500kV高压电力电缆。系统通过将监测到的脉冲波形进行分析,针对不同放电及噪声间的差异提取多种信号特征,从而将不同的放电特征分离,再将其放电特征与专家库中的放电“指纹”相比较,运用模糊逻辑的方法,判断被测放电类型与已知放电类型的相似性,从而得出相应判断结论,在根据电缆环境监测数据信息,总结设备的内部绝缘状况,并给出相应维护建议。



电缆发生故障时,导体对地击穿瞬间,产生的故障冲击波形将以行波方式向电缆两端传播。通过准确采集记录故障波形,即可根据故障行波到达电缆两端的时间差异,准确定位故障点位置。


高压电缆故障预警与精确定位系统正是采用行波法实现故障点的高精度定位:同时也可监测较强烈的脉冲电流,实现电缆缺陷的临近预警。


02技术特点
高效采集:采用高灵敏度传感器与高速宽带采样单元,以取得足够多的放电信息,提供有效的诊断依据;

精确诊断:通过对比放电脉冲信号之间及放电与干扰之间波形特征的差异,能够有效地分离出不同放电脉冲, 诊断不同的放电类型,电晕放电、沿面放电、内部放电;

同步方式灵活:光纤、北斗/GPS;
精准同步测量:测量精度高,同步精度≤10ns;
强力抗干扰:具有很强的抗干扰处理能力,可以在不断电的状态下对设备进行连续监测;
诊断结果综合展示:能够综合时域、频域、放电脉冲分布及定位综合诊断放电情况;
精确定位:采用双端定位时基法结合高速数据采集,7*24小时不间断的对电缆进行监测,行波法定位精度可达5米内;
电缆缺陷故障前预警:在电缆故障前可监测较强烈的脉冲电流,实现电缆缺陷的故障临近预警。

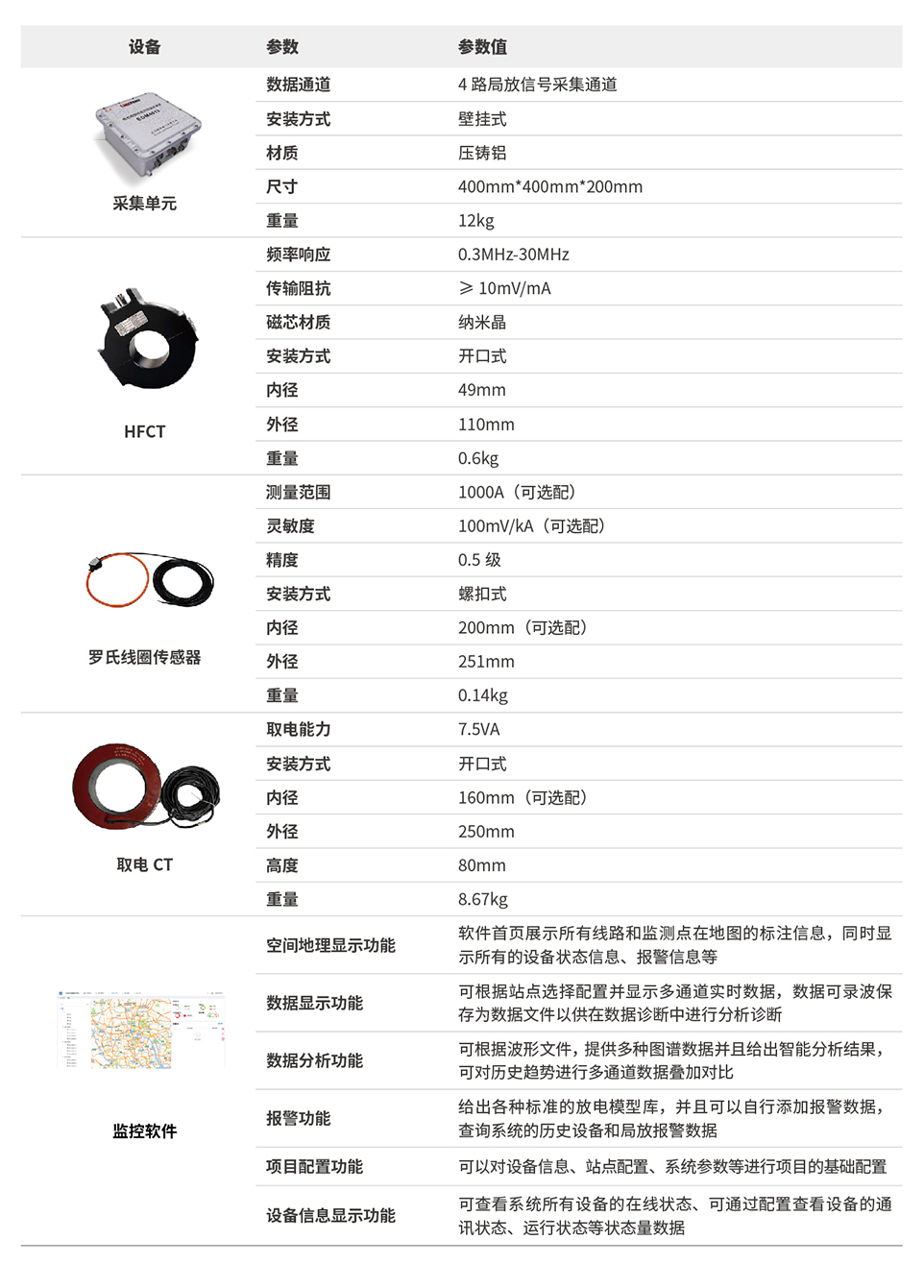

03性能指标
