OSF3090 - SF6气体泄漏在线监测装置
01产品简介


SF 6气体在中、高压设备中的大量使用,其安全性已受到人们的普遍关注。SF 6密度为空气5倍,泄漏后易聚集低层空间,造成缺氧问题,严重时可使人窒息。根据SF 6气体对人员的威胁等问题,有关部门已制订了一系列相应的行业安全规程,规程中明确规定了人员在进入SF 6配电装置室时必须先通风15分钟,对空气中的SF 6气体浓度及氧气含量进行监测,在SF 6配电装置的低位区应安装能报警的氧量仪和SF 6气体报警仪。


OSF 系列 SF 6 气体泄漏在线监控报警装置是按照行业安全法规而开发设计的一种智能化在线监测系统。本装置最多可监控环境中 128 个监测点,也可采用多重主控单元组网控制,并与电站自动化系统进行通讯等功能。对室内 SF 6 浓度,氧气的浓度进行有效的监控,极大地提高了无人值守变电站运行的安全性,特别是对日常巡视和维护人员的人身安全得到可靠的保障。本系统还可以监测环境中湿度,烟雾探测,水浸等信息进行采集,并可以根据预先设置的启动方式,根据以上监测设备的状态,分别对空调、除湿器、通风机,水泵等设备进行控制。同时还引入火灾、烟雾等信号进行联动。


02技术特点
系统报警功能:系统具有定时排风和报警功能, 用户可调整SF6 、O2的报警参数。当SF6 气体含量超标时,自动强制开始风机并进行声光报警;
遥测遥信功能:支持远动系统遥测遥信,RTU遥测遥信功能;
自动校准感应:人体感应,自动启动风机或语音系统,并且自动零点校准功能,自动克服漂移和误报;
系统和环境参量显示:系统各种参数以及环境参量包括O2、SF6 、温度、湿度显示;
人性化显示:超大彩屏液晶LED显示,人性化操作界面;
长寿命设计:海量报警数据记录存储功能,长寿命设计;
自动跟踪:巡检间隔用户可调,可疑检测点自动加强跟踪功能;
远程监控:可选择与上位计算机连接,实现远程监控,并进行事件记录与历史事件记录;
宽工作电源设计:电源185~250VAC,防浪涌和雷击功能;
历史事件记录并支持查询;
61850通讯接口功能

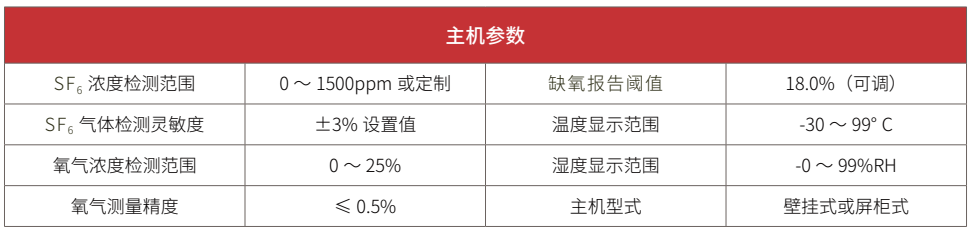

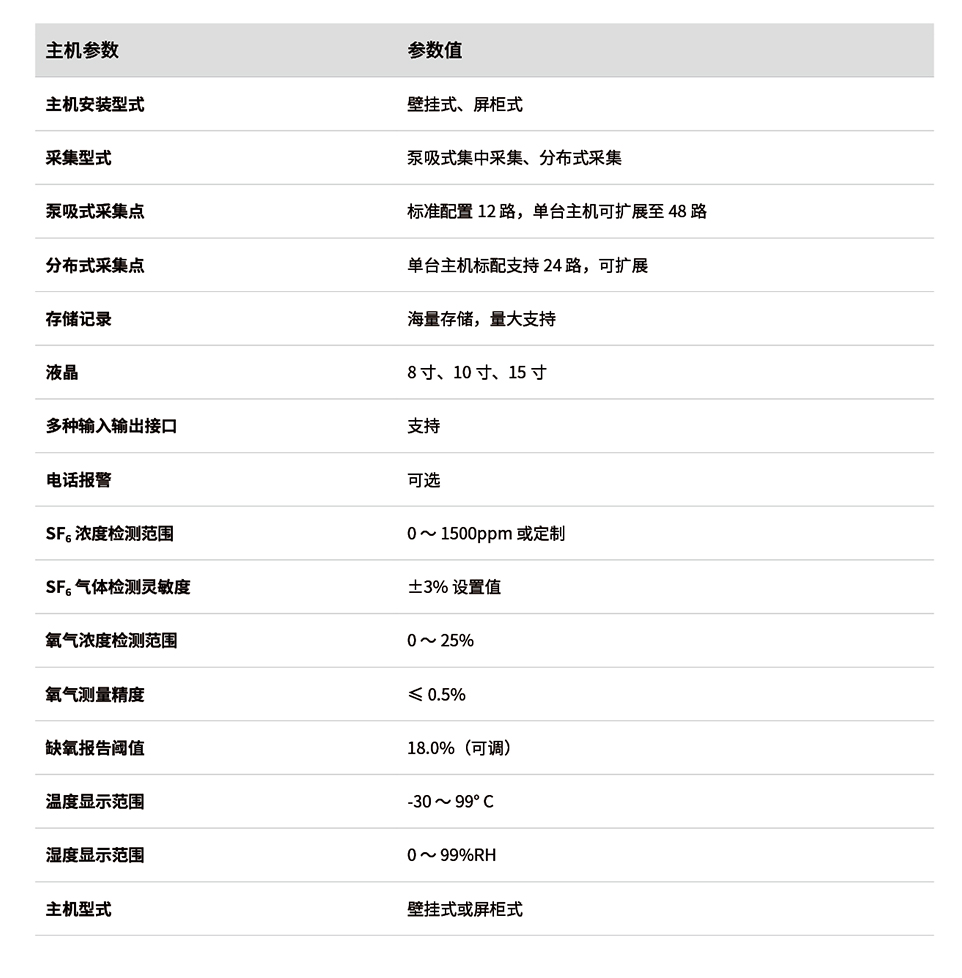

03性能指标
